煤矿井下无压风门说明书

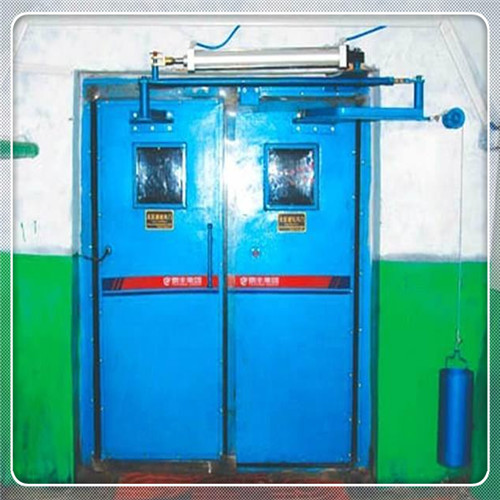

一、特点及用途无压风门是目前我国煤矿井下风门较为理想的一种,它打破了老式风门的结构形式,巧妙地运用联杆平衡机构,把作用在风门上的负压通过平衡机构转化为一种内力,使得风门开启只与配重及门轴摩擦阻力有关。

煤矿井下无压风门说明书

该风门主要特点有:
①风门开启力小,开启力与风压大小和方向无关;
②双向隔风,无须再设反向风门;
③双面密封,漏风量小;
④关闭平稳,安全可靠;
⑤巧妙闭锁,防止串风和人员挤伤;
⑥系统简单,节能省耗,结构新颖美观。
开启方式:手动操作。

无压风门主要用于煤矿井下进回风巷和主要进回风巷之间的联络巷中。当通过风门时,风门可轻松打开,松手后自动关闭,有效地避免风流短路和通风故障的发生,为煤矿标准化和现代化管理奠定基础。
二、主要技术指标
①风门开启形式: 异向同步开闭
②门扇尺寸:     巷道条件而定
③门扇开启角度: ≤90°
④配重: 约16kg?
⑤手动开启力视?约160N


?三、适用条件?
①?周围介质温度不高于?+40?℃~?-20?℃;?
②?海拔空气相对湿度不大于?95%;?
③?无严重滴水和溅水的环境;?
④?有爆炸气体(甲烷)和煤尘矿井。?

四、结构及工作原理?
该风门由门框?1、门框?2、门扇?3、平衡机构、?4、配重?及(闭锁?5)?等组成。门框采用钢制焊接。门扇采用钢结构外?附冷钢板,?与联杆相连接。?调节配重大小,?风门能可靠关闭。?
五、安装调试?(详见风门安装施工示意图)?风门安装应按施工图及有关规定进行施工。?
